製品案内
QHD1601 PLCモジュール
・本モジュールを使用することで電力線を用いて高速データ通信が可能になります
・「HD-PLC」専用LSI、QHD1601（株式会社クールテクノロジーズ製）を採用
HD-PLC通信方式は周波数利用効率に優れており、回路規模を小さく抑える事が可能なウェブレット直交周波数分割多重方式を使用することで、高速通信、省スペース、低消費電力を実現しています

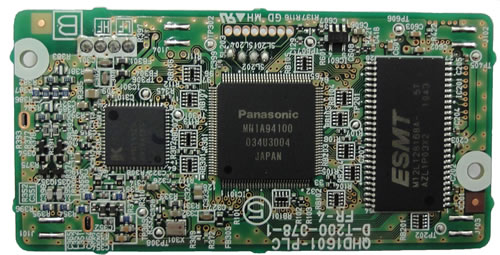

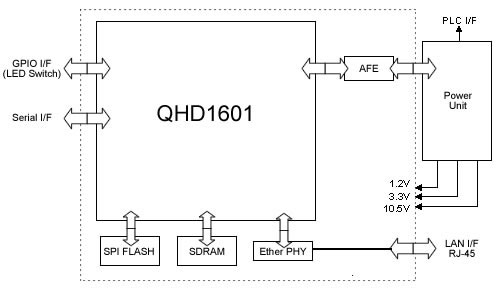

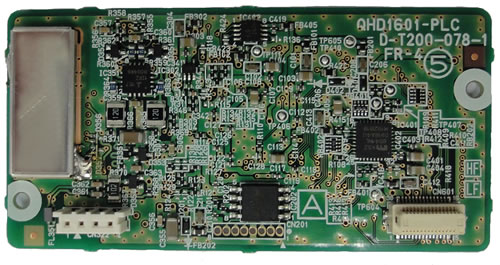

製品写真&イメージ
Size ： 70mm X 35mm X 8.4mm
製品仕様
PLCインターフェース通信規格 |
HD-PLC |
適用可能周波数 |
2MHz - 28MHz |
変調方式 |
ウェブレット直交周波数分割多重方式 |
伝送速度 |
UDP：最大90Mbps TCP：最大65Mbps |
セキュリティー |
AES128bit 暗号化方式 |
PLCネットワークに 接続可能なモジュール数 |
1台の親機に最大15台の子機（同一電力線系統内） |
ネットワークタイプ |
IEEE 802.3 / IEEE 802.3u |
通信モード |
IEEE802.3 (10Base-T, 100Base-TX)デュプレックス オートネゴシエーション |
LANポートに繋がる接続 端末機器台数 |
親機、子機各8台（推奨） |
アプリケーションフレームス |
EthernetⅡ(DIX) 準拠 IEEE 802.3 準拠 IEEE 802.1Q 準拠 PPPoE (RFC2516) 準拠 64-1522 bytes Frame (FCS含む) |
IPTV準拠 |
IGMPv2 (RFC2236)-Snoopingによる高速転送 MLDv2 (RFC3810)-Snoopingによる高速転送 |
温度 |
0℃ ～ 55℃ |
|
湿度 |
20% - 85%（結露なきこと） |
|
外形寸法 |
70mm X 35mm X 8.4mm |
重量 |
12g |
電圧 |
DC 1.2V, 3.3V, 10.5V |
消費電力 |
約2.0W（省エネモード時0.6W） |
I/F コネクター (30pin : PHY,GPIO 4pin : PLC) |
TD+/-, RD+/-, GPIO, UART |
PLC SIGNAL +/-, AC ZERO CROSS |
|
POWER, GND |
