製品案内
QLR9201 無線モジュール
本モジュールは、工事設計認証を取得しております。以下の事を守って御使用下さい。
・本モジュールの改造・ファームウェア変更、認証ラベルを剥がす行為は、電波法に基づいた処罰を
受けることがありますので、絶対に行わないでください。
・アンテナは電波法により最大利得 +2.15dBi以下、構造は線アンテナまたはモノポールアンテナを
使用しなければなりません。
・本モジュールは.工事設計認証を取得しておりますので、お客様でのソフトウェアの変更はできません。
・本モジュールは.日本国内でのみ使用できます。

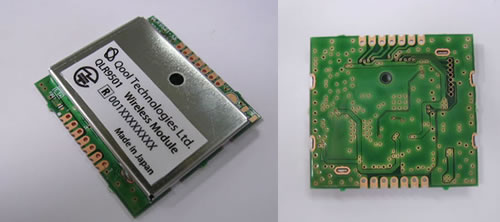

製品写真
製品仕様
<総合特性 ARIB STD-T96準拠>
項目 |
仕様 |
通信周波数 |
924.2MHz, 924.6MHz(200kHz帯域幅) |
通信方式 |
単信通信 |
変調速度 |
3.125kbps |
変調方式 |
FSK Dev：3.125kHz |
通信距離 |
Typ 300m(見通し) ※使用条件で変化 |
アンテナ端子 |
50Ω SWR=2.0以下(通信周波数) |
動作温度範囲 |
0℃ 〜 40℃ |
動作電源電圧 |
2.3V 〜 3.6V |
外形寸法 |
高さ 4.4mm 幅42.5mm 奥行き 39.6mm |
重量 |
10.0ｇ以下 |
<送信部 ARIB STD-T96準拠>
周波数 |
924.2MHz, 924.6MHz(200kHz帯域幅) |
|
送信電力1 |
TYP：20mW 許容偏差：+20% -80% （アンテナ端子値） |
|
キャリアセンスレベル |
'-75dBm以上 |
|
送信時間制限 |
1.0Sec以内 |
|
消費電流 |
TYP |
MAX |
送信電流 |
35.5mA |
40mA |
<受信部 ARIB STD-T96準拠>
周波数 |
924.2MHz, 924.6MHz(200kHz帯域幅) |
|
受信感度 |
TYP：-104dBm （アンテナ端子値 BER = 1%） |
|
消費電流
受信時 待機時 |
TYP |
MAX |
27mA |
32mA |
|
9μA |
15μA |
|
